宿遷塑膠電鍍廠 免費咨詢

我廠主要加工的顏色：環保光鉻，拉絲不銹鋼色，厚鎳拉絲，鎳拉絲鍍鉻，鎳拉絲鍍金，青古拉絲，紅古拉絲，三價黑鉻，黑，淺，珍珠鎳/珍珠鉻，珍珠金，24K金，厚金，厚銀，珍珠，玫瑰金色等，我們目前合作的客戶和產品有：手機配件和耳機配件如NOKIA，SAMSUNG，BLACKBERRY，SENNHEISER，MONSTER等產品，美容器材，手飾頭飾品等。加工的產品均符合EN71標準，并可根據客人要求進行**測試和鹽霧測試。
塑料電鍍添加劑包括光澤劑、穩定劑、柔軟劑、潤濕劑、低區走位劑等。光澤劑又分為主光澤劑，載體光亮劑和光澤劑等，對于電鍍方法中的同一主鹽體系，使用不同廠商制作的電鍍添加劑，所得鍍層在質量上有很大差別。主鹽與具體某一廠商的添加劑的聯合決定了使用的鍍液的整體性能，的電鍍添加劑能彌補主鹽某些性能的不足，如的氯化物鍍鋅添加劑與氯化物主鹽配合得到的鍍液深鍍能力比許多氰化鍍鋅鍍液的深度能力好。

塑膠電鍍的基礎知識：
隨著工業化生產的不斷細分，新工藝新材料的不斷涌現，在實際產品中得到應用的設計效果也日新月異，電鍍是我們在設計中經常要涉及到的一種工藝，而電鍍效果是我們使用時間較長，工藝也較為成熟的一種效果，對于這種工藝的應用在我們的產品上已經非常多，通過這種工藝的處理我們通?？梢缘玫揭恍┙饘偕珴傻男Ч?，如高光，亞光等，搭配不同的效果構成產品的效果的差，通過這樣的處理為產品的設計增加一個亮點。

常見的塑膠產品電鍍工藝有兩種：水電鍍和真空離子鍍。

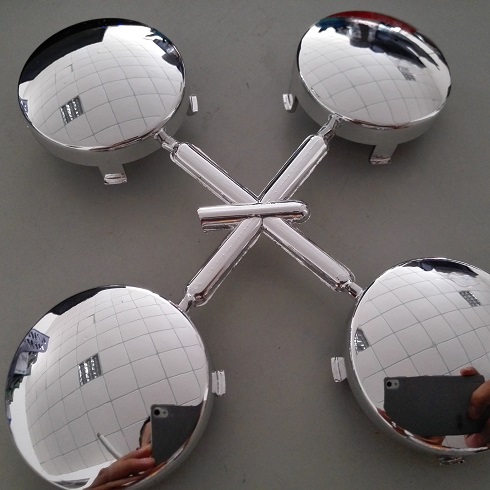

1、水電鍍:一般適用于ABS料、ABS+PC料的產品。主要工藝是將需電鍍的產品放入化學電鍍液中進行電鍍。根據客戶的不同需要，可鍍成不同的顏色，與高光銀色、亞銀色、灰銀色。因為電鍍后的產品其導電性顯著增強，對于某些需絕緣的部件怎么辦，辦法有兩種：其一，在需絕緣的部位涂上絕緣油，該部位在電鍍時就不會被電鍍到，從而達到絕緣效果！當然，涂了絕緣油的部位會變黑，就不適宜作為外觀面了。其二，在需電鍍的部位用的膠紙貼住，保護起來，同樣達到絕緣的效果；
2、真空離子鍍，又稱真空鍍膜：一般適用范圍較廣，如ABS料、ABS+PC料、PC料的產品。同時因其工藝流程復雜、環境、設備要求高，單價比水電鍍昂貴?，F對其工藝流程作簡要介紹：產品表面清潔、去靜電--〉噴底漆--〉烘烤底漆--〉真空鍍膜--〉噴面漆--〉烘烤面漆--〉包裝。真空電鍍可分為一般真空電鍍、UV真空電鍍、真空電鍍；工藝有蒸鍍、濺鍍、色等。

塑料塑膠電鍍的過程中我們經常會遇到表面處理的電鍍層結合力測試具體數據大小問題,三種塑料塑膠電鍍結合力測試的方法，塑料塑膠電鍍的結合力測試方法具體情況如以下三種：
1、剝離法：剝離法使用寬25的塑料塑膠條經磨光后電鍍銅,銅層的**厚度為37.5μm(美國)和40μm(德國).按照規定辦法剝離起20鍍層,然后用夾具夾牢剝離的電鍍層,在垂直于表面(90°±50°)的方向上用拉力計以100～150/min的速度進行剝離,直到電鍍層剝離,記錄剝離力。具體方法見ASTMB533—1970和DIN40802；
2、拉脫法：用1cm×1cm×1cm的銅柱或鋁柱和鍍銅(30～40μm)后的塑料塑膠板粘接，室溫下固化24h.用刀子除去金屬柱周圍的黏結劑并切斷鍍層.在拉力機上用垂直于鍍層表面的力進行拉脫,直到銅層和塑料塑膠分離.此時的拉力就是塑膠電鍍層的拉脫強度.拉脫速度對結果有影響,建議拉脫速度用lmm/min左右；
3、冷熱循環試驗：本方法有多種參考標準,大部分都是在高溫條件下保溫一段時間后,轉到低溫條件下放一段時間,反復處理若干次,來定性評價塑料塑膠電鍍加工產品的結合力,得出的數據結果一般都是非常準確的。
我們有自動化的塑膠汽配電鍍生產線，對汽車外飾拉手，中網，后視鏡，裝飾條；內飾汽車音響裝飾件，手剎件等塑膠配件電鍍，花灑塑膠配件電鍍鉻；通過對電鍍層進行封孔鍍鎳后使產品可進行CASS鹽霧測試，并達到在復雜環境下長期使用的效果。同時我們大批量加工電子產品按鍵，導航產品邊框，剃須刀系列，電器外殼/旋扭，USB接頭，音響配件，手機塑料配件，數碼電子塑膠件，工藝禮品，各類香水瓶塑膠件，箱包塑膠，鞋飾，開關面板，鎖具，釣具/漁具配件等多行業配套電鍍加工能力。五金電鍍部主要電鍍種類有：24K金，18K金，銀，銠等，為各類耳環，手鐲，吊墜，手鏈，項鏈等首飾品電鍍?；囊话愣酁椴讳P鋼，鋅合金，銅材，銀材。
http://www.vipany.cn
